기호

다음에 나와있는 기호는 귀하의 전동공구를 사용하는 데 중요할 수 있습니다. 그러므로 기호와 그 의미를 잘 기억해 두십시오. 기호를 제대로 이해하면 전동공구를 더욱 쉽고 안전하게 사용할 수 있습니다.

기호와 의미

전동공구가 작동하는 동안 손을 톱날 쪽으로 두지 마십시오. 톱날에 닿게 되면 상해 위험이 있습니다.

보안경을 착용하십시오.

귀마개를 착용하십시오. 소음으로 인해 청각을 상실할 수 있습니다.

분진 마스크를 착용하십시오.

‎3 601 M30 403
‎3 601 M30 432
‎3 601 M30 462
‎3 601 M30 473

‎3 601 M30 443
‎3 601 M30 4B3

톱날의 치수를 확인하십시오. 구멍의 직경은 툴 스핀들에 정확히 맞아야 합니다. 리덕션 링을 사용해야 하는 경우, 리덕션 링의 치수가 톱날 두께와 구멍의 직경, 툴 스핀들의 직경에 맞는지 확인하십시오. 톱날과 함께 공급되는 리덕션 링을 최대한 활용하십시오.

톱날 직경은 기호에 적혀 있는 내용과 일치해야 합니다.

a 톱날 직경은 최대 254 mm까지 허용됩니다.

b 톱날 판 두께는 2.3 mm입니다.

c 톱니의 절단 방향(톱날에 표시된 화살표 방향)은 반드시 톱날 판에 있는 화살표 방향과 일치해야 합니다.

d 톱날을 교체할 때는 절단 폭이 2.4 mm 이상이 되어야 하고, 톱날 두께는 2.2 mm 이하가 되어야 함에 유의하십시오. 그렇지 않을 경우 톱날 판이 작업물 안에 끼이게 될 위험이 있습니다.

톱날 판 두께는 2.3 mm입니다.

최대로 작업 가능한 작업물 높이는 79 mm입니다.

이는 회전 방향을 나타내는 것으로 크랭크를 내리고(운반 위치), 톱날을 올리게 됩니다(작업 위치).

톱날을 고정하고 수직의 베벨 각도를 조절할 때(톱날이 움직임) 잠금 레버의 위치를 나타냅니다.

이는 슬라이딩 테이블 상의 각도 스토퍼를 고정하거나 푸는 조정볼트의 회전 방향을 나타냅니다.

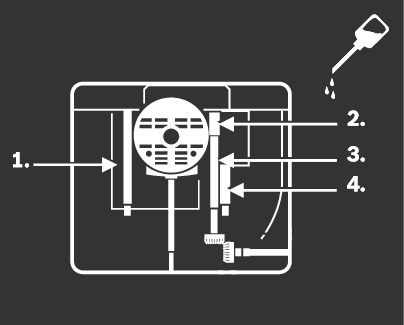

필요에 따라 전동공구의 다음 부위에 오일을 바르십시오.

보호 등급 II의 전동공구는 이중 또는 보강 절연 처리되어 있습니다.

CE 마크를 통해 제조사는 해당 전동공구가 통용되는 유럽 지침을 준수함을 알립니다.
