측정공구 설치하기/정렬하기

삼각대를 안정적으로 설치하고 넘어지거나 미끄러지지 않도록 고정하십시오. 측정공구의 삼각대 홀더 (13) 부분을 삼각대 나사 위에 올린 후 삼각대 고정 나사로 측정공구를 고정하십시오.

삼각대를 대략 맞추십시오.

짧은 거리의 경우 측정공구를 삼각대에 장착한 상태로 옮길 수 있습니다. 측정공구의 손상을 방지하기 위해 운반 중에는 삼각대를 수직으로 세워야 하며, 어깨에 올리는 등 가로로 눕히면 안 됩니다.

기포가 원형 기포 수준기 (7) 의 중앙에 오도록 받침 나사 (12) 를 이용해 측정공구를 정렬하십시오.

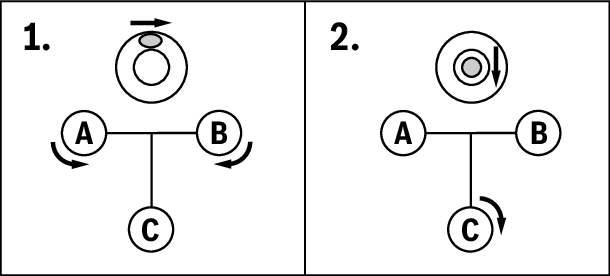

처음 두 개의 받침 나사 A 및 B를 돌려 기포가 두 나사의 가운데에 위치하도록 하십시오. 그런 다음 기포가 원형 기포 수준기의 중앙에 올 때까지 세 번째 받침 나사 C를 돌리십시오.

원형 기포 수준기의 중심을 맞춘 후 수평에서 벗어난 측정공구의 편차는 보정기를 통해 보정됩니다.

작업을 하는 동안 기포가 원형 기포 수준기의 중앙에 있는지 (기포 반사경 (3) 등을 보면서) 주기적으로 확인하십시오.

필요에 따라 바닥 지점 위에서 측정공구의 중심을 맞추십시오. 이를 위해 측량추 (20) 를 삼각대의 고정 나사에 거십시오. 삼각대 위의 측정공구를 밀거나 삼각대를 조정해 바닥 지점 위에서 측정공구를 정렬합니다.

대물 렌즈 (1) 의 보호 캡을 빼내십시오.

망원경이 밝은 물체를 향하게 하거나 대물 렌즈 앞에 흰 종이를 대십시오 (1). 십자선이 선명해지고 진한 검은색이 보일 때까지 접안 렌즈  (6)를 돌리십시오.

필요에 따라 조준경 (2) 을 이용해 망원경이 수평 조절기를 향하게 하십시오. 수평 조절기의 눈금이 선명하게 보일 때까지 초점 버튼 (16) 을 돌리십시오. 측면 미세 조정 노브 (14) 를 돌려서 십자선이 정확하게 수평 조절기의 중앙에 오도록 맞추십시오.

망원경의 초점이 정확하게 맞은 상태에서 접안 렌즈 뒤로 시선을 옮길 때 십자선과 수평 조절기의 이미지가 서로 밀리면 안 됩니다.
